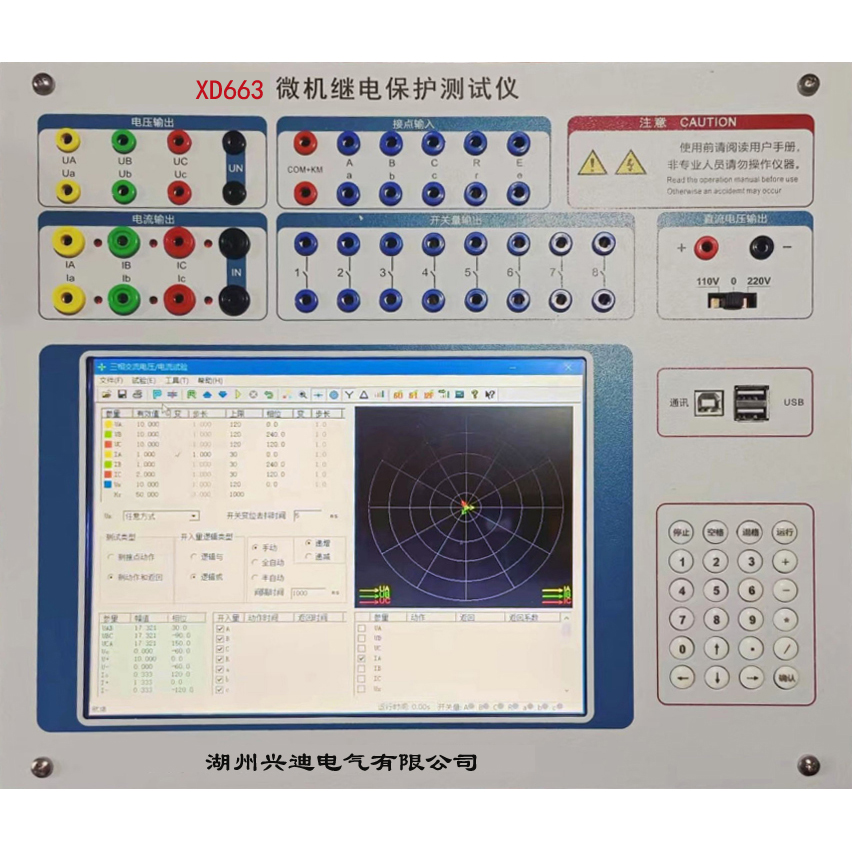

XD663微机继电保护测试仪

1. 参数

2. 额定参数

（1）交流电流输出

6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率   300VA

6相并联电流最大输出时最大输出功率   1000VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数   1～20 次

（2）直流电流输出

电流输出   0～±10A / 每相   输出精度   0.5级

最大输出负载电压   20V

（3）交流电压输出

相电压输出（有效值）   0～120V    输出精度   0.2级

线电压输出（有效值）   0～240V

相电压 / 线电压输出功   80VA / 100VA

频率范围（基波）   20～1000Hz

谐波次数   1～20次

（4）直流电压输出

相电压输出幅值   0～±160V    输出精度   0.5级

线电压输出幅值   0～±320V

相电压/ 线电压输出功率   70VA / 140VA

（5）开关量

8路开关量输入

空接点     1～20mA，24V

电位接点接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4对开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A

（6）时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

（7）体积和重量

体积：360mm×350mm×180mm，单体重量：17kg
